Valeurs Uw des portes-fenêtres en bois-aluminium

Les valeurs mentionnées ci-dessous sont relatives à une grandeur testée. La grandeur testée correspond à une fenêtre 1 vantail de référence d'une largeur de 1230 mm et d'une hauteur de 1480 mm. Toutes les valeurs Uw des fabricants allemands sont établies avec ces mêmes dimensions de fenêtre. La valeur Uw se détériore quand la fenêtre est plus petite. Et elle s'améliore en règle générale pour des fenêtres plus grandes. Nous recommandons dans tous les cas l’utilisation du bord chaud.

IDEALU Classicline IV 68 et IDEALU Trendline IV 68

Valeurs Uw des profilés IDEALU Classicline IV 68 et IDEALU Trendline IV 68

Type de bois : sapin

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,1	1,3	1,2
1,0	1,1	1,2	1,2
0,7	1,1	1,0	1,0 (0,95)
0,6	1,1	1,0 (0,97)	0,9 (0,89)

Tableau des valeurs Uw pour les profilés IDEALU Classicline IV 68 et IDEALU Trendline IV 68 en type de bois sapin d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Type de bois : pin, meranti ou mélèze

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,2	1,3	1,3
1,0	1,2	1,3	1,2
0,7	1,2	1,1	1,0 (0,99)
0,6	1,2	1,0	0,9 (0,93)

Tableau des valeurs Uw pour les profilés IDEALU Classicline IV 68 et IDEALU Trendline IV 68 en type de bois pin, meranti ou mélèze d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Type de bois : chêne, eucalyptus

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,5	1,4	1,4
1,0	1,5	1,4	1,3
0,7	1,5	1,2	1,1
0,6	1,5	1,1	1,0

Tableau des valeurs Uw pour les profilés IDEALU Classicline IV 68 et IDEALU Trendline IV 68 en type de bois chêne ou eucalyptus d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Section du profilé bois-alu IDEALU IV 68

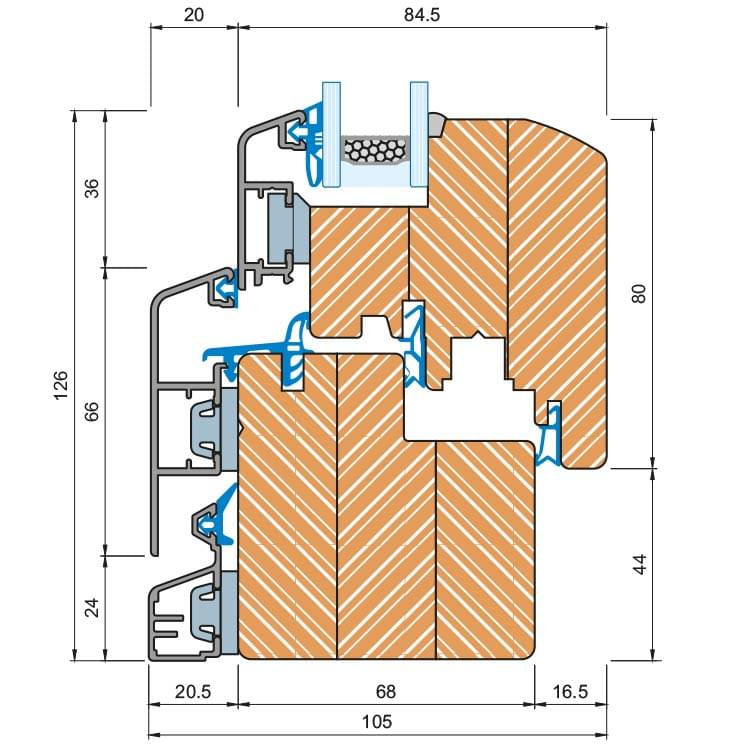

Section du profilé bois-alu IDEALU Classicline IV 68

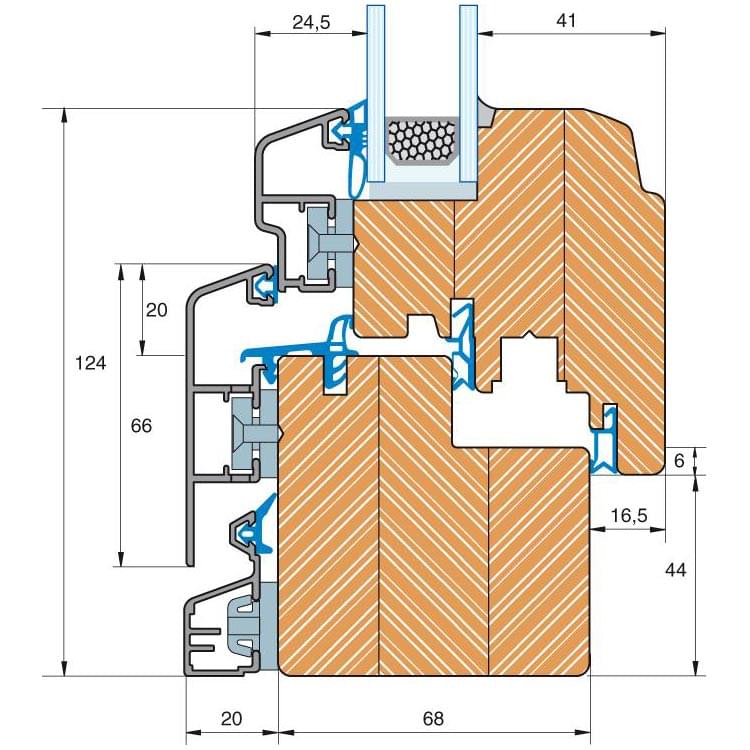

Section du profilé bois-alu IDEALU Trendline IV 68

IDEALU Classicline IV 78

Valeurs Uw des profilés IDEALU Classicline IV 78

Type de bois : sapin

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,1	1,3	1,2
1,0	1,1	1,2	1,1
0,7	1,1	1,0	0,9 (0,93)
0,6	1,1	1,0 (0,95)	0,9 (0,87)

Tableau des valeurs Uw pour les profilés IDEALU Classicline IV 78 et IDEALU Trendline IV 78 en type de bois sapin d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Type de bois : pin, mélèze, meranti

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,2	1,3	1,2
1,0	1,2	1,3	1,2
0,7	1,2	1,1	1,0 (0,97)
0,6	1,2	1,0 (0,99)	0,9 (0,91)

Tableau des valeurs Uw pour les profilés IDEALU Classicline IV 78 et IDEALU Trendline IV 78 en type de bois pin, mélèze ou meranti d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Type de bois : chêne, eucalyptus

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,5	1,4	1,3
1,0	1,5	1,3	1,3
0,7	1,5	1,2	1,1
0,6	1,5	1,1	1,0

Tableau des valeurs Uw pour les profilés IDEALU Classicline IV 78 et IDEALU Trendline IV 78 en type de bois chêne ou eucalyptus d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

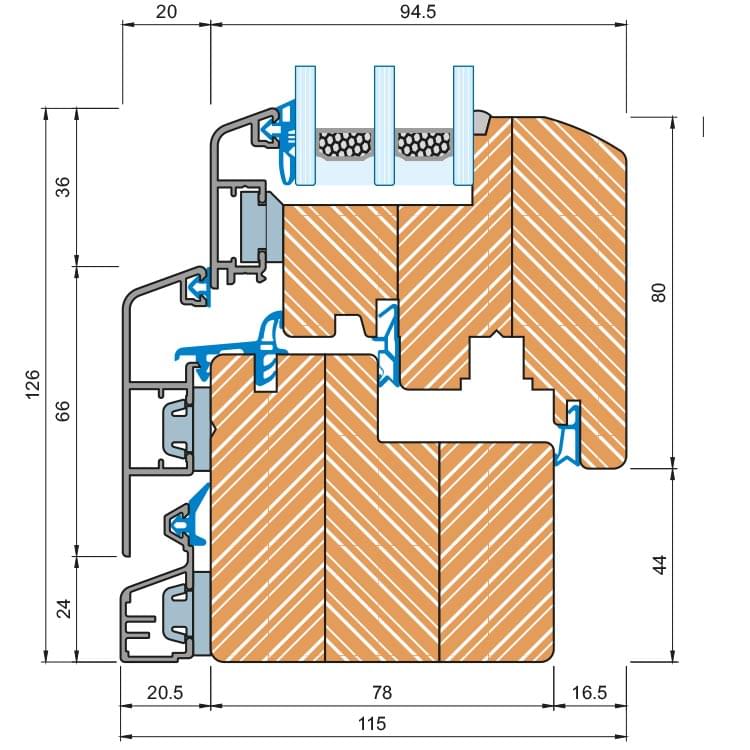

Section du profilé bois-alu IDEALU Classicline IV 78

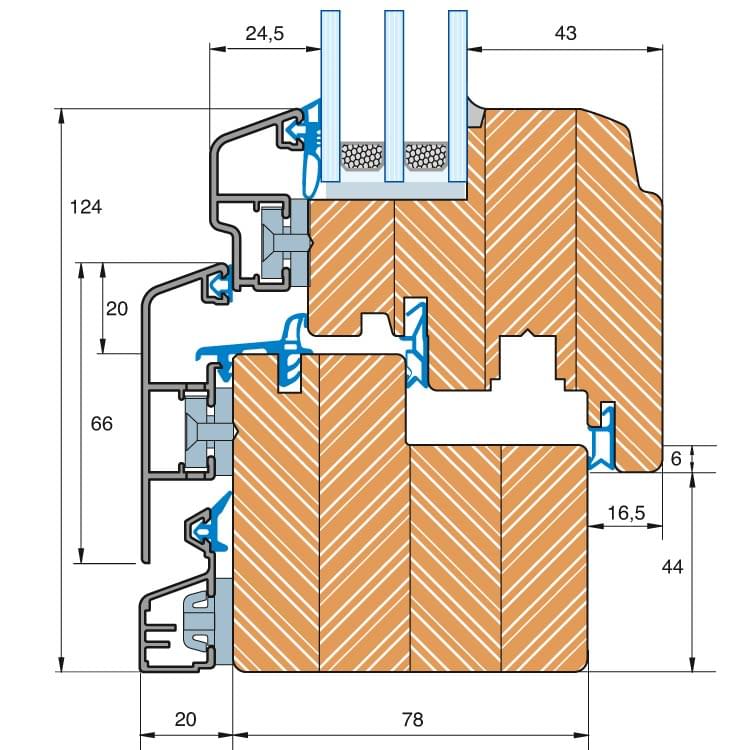

Section du profilé bois-alu IDEALU Trendline IV 78

IDEALU PLANO

Valeurs Uw du profilé IDEALU PLANO

Type de bois : sapin

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,1	Non applicable dans ce système.	Non applicable dans ce système.
1,0	1,1	Non applicable dans ce système.	Non applicable dans ce système.
0,7	1,1	1,0	1,0 (0,95)
0,6	1,1	1,0 (0,97)	0,9 (0,88)

Tableau des valeurs Uw pour les profilés IDEALU PLANO en type de bois sapin d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Type de bois : pin, mélèze, meranti

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,2	Non applicable dans ce système.	Non applicable dans ce système.
1,0	1,2	Non applicable dans ce système.	Non applicable dans ce système.
0,7	1,2	1,1	1,0 (0,99)
0,6	1,2	1,0	0,9 (0,92)

Tableau des valeurs Uw pour les profilés IDEALU PLANO en type de bois pin, mélèze ou meranti d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Type de bois : chêne, eucalyptus

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,5	Non applicable dans ce système.	Non applicable dans ce système.
1,0	1,5	Non applicable dans ce système.	Non applicable dans ce système.
0,7	1,5	1,2	1,1
0,6	1,5	1,1	1,0

Tableau des valeurs Uw pour les profilés IDEALU PLANO en type de bois chêne ou eucalyptus d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Section du profilé bois-alu IDEALU PLANO

ECO IDEALU Classicline

Valeurs Uw des profilés ECO IDEALU Classicline

Type de bois : sapin

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	0,9 (0,92)	Non applicable dans ce système.	Non applicable dans ce système.
1,0	0,9 (0,92)	Non applicable dans ce système.	Non applicable dans ce système.
0,7	0,9 (0,92)	1,0 (0,96)	0,9 (0,87)
0,6	0,9 (0,92)	0,9 (0,89)	0,8 (0,81)

Tableau des valeurs Uw pour les profilés ECO IDEALU Classicline et ECO IDEALU Trendline en type de bois sapin d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Type de bois : pin ou mélèze

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,0	Non applicable dans ce système.	Non applicable dans ce système.
1,0	1,0	Non applicable dans ce système.	Non applicable dans ce système.
0,7	1,0	1,0 (0,98)	0,9
0,6	1,0	0,9 (0,91)	0,8 (0,83)

Tableau des valeurs Uw pour les profilés ECO IDEALU Classicline et ECO IDEALU Trendline en type de bois pin ou mélèze d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Type de bois : chêne, eucalyptus

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,1	Non applicable dans ce système.	Non applicable dans ce système.
1,0	1,1	Non applicable dans ce système.	Non applicable dans ce système.
0,7	1,1	1,0	1,0 (0,95)
0,6	1,1	1,0 (0,96)	0,9 (0,88)

Tableau des valeurs Uw pour les profilés ECO IDEALU Classicline et ECO IDEALU Trendline en type de bois chêne ou eucalyptus d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Section profilé bois-alu ECO IDEALU Classicline

Section du profilé bois-alu ECO IDEALU Classicline

Section profilé bois-alu ECO IDEALU Trendline

Section du profilé bois-alu ECO IDEALU Trendline

IDEAL ECO PLANO

Valeurs Uw du profilé IDEAL ECO PLANO

Type de bois : sapin

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	0,9 (0,92)	Non applicable dans ce système.	Non applicable dans ce système.
1,0	0,9 (0,92)	Non applicable dans ce système.	Non applicable dans ce système.
0,7	0,9 (0,92)	1,0 (0,96)	0,9 (0,87)
0,6	0,9 (0,92)	0,9 (0,89)	0,8 (0,81)

Tableau des valeurs Uw pour les profilés IDEAL ECO PLANO en type de bois sapin d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Type de bois : pin ou mélèze

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,0	Non applicable dans ce système.	Non applicable dans ce système.
1,0	1,0	Non applicable dans ce système.	Non applicable dans ce système.
0,7	1,0	1,0 (0,98)	0,9 (0,89)
0,6	1,0	0,9 (0,91)	0,8 (0,83)

Tableau des valeurs Uw pour les profilés IDEAL ECO PLANO en type de bois pin ou mélèze d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Type de bois : chêne, eucalyptus

U_g du verre W/(m²k)	U_f du cadre W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en alu W/(m²k)	U_w de la fenêtre Bord chaud du verre isolant en PVC foncé W/(m²k)
1,1	1,1	Non applicable dans ce système.	Non applicable dans ce système.
1,0	1,1	Non applicable dans ce système.	Non applicable dans ce système.
0,7	1,1	1,0	0,9 (0,94)
0,6	1,1	1,0 (0,96)	0,9 (0,87)

Tableau des valeurs Uw pour les profilés IDEAL ECO PLANO en type de bois chêne ou eucalyptus d'après NBN EN ISO 10077-1, voir notes 1) 2) 3) 4)

Section profilé bois-alu IDEAL ECO PLANO

Section du profilé bois-alu IDEAL ECO PLANO

1) Les fenêtres dont le coefficient de transfert thermique du vitrage Ug < 1,9 W/m²K sont toujours données avec les dimensions standards de 1,23 m x 1,48 m (NBN EN 14351-1: Tableau E1, note en bas de page “d”).
2) Les valeurs Uw < 1,0 W/m²K sont présentées conformément avec 2 décimales selon la norme NBN EN ISO 10077.
3) BBC: Bâtiment à basse consommation (maison passive) valeur Uf <= 1,2 W/m²K und valeur Uw <=0,8 W/m²K (Si disponible, voir la désignation BBC dans le tableau)
4) Pour information, les valeurs Uw entre parenthèse ne sont pas arrondies
