Mesurer une porte de garage enroulable

Vous prévoyez d’installer une nouvelle porte de garage enroulable ou de remplacer votre modèle existant ? Avant toute chose, il est impératif de réaliser une prise de mesures précise de l’ouverture. Cette étape cruciale permet non seulement d'assurer une compatibilité parfaite entre la porte et votre garage, mais également d’assurer une sécurité optimale et une isolation thermique efficace. Que vous optiez pour une installation professionnelle ou un montage par vos soins, suivez notre guide pas à pas pour mesurer avec précision l’ouverture de votre garage.

Dégagez la zone autour de l'ouverture pour éviter tout obstacle lors de la prise des mesures. Assurez-vous d'avoir à disposition un crayon et un bloc-note pour pouvoir noter les dimensions.

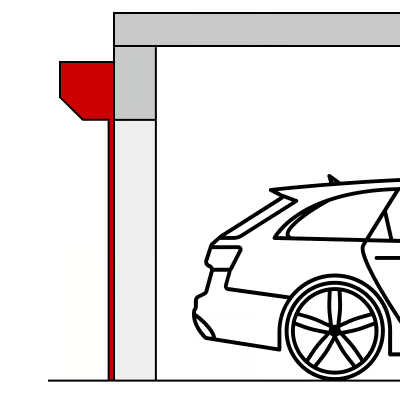

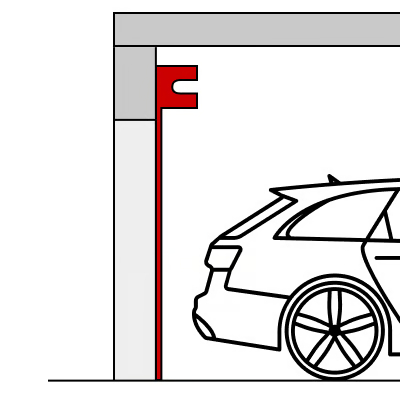

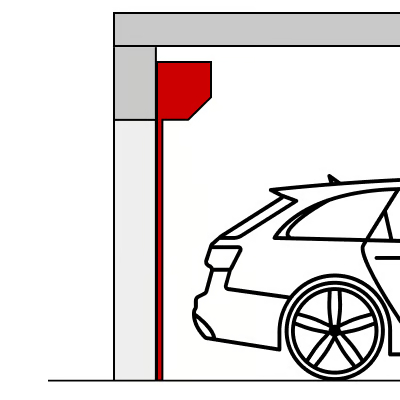

Nos portes de garage enroulables sont conçues pour une installation soit à l'intérieur (modèle Basic sans caisson), soit à l'extérieur (modèle Comfort avec caisson) de l'ouverture du garage, en fonction du type sélectionné. Le choix du mode de montage doit être déterminé en fonction des dimensions de votre garage.

Les modèles équipés d'un caisson offrent une protection optimale pour le moteur et l'axe d'enroulement contre les intempéries et les salissures, ce qui les rend particulièrement adaptés pour une installation extérieure. De plus, l'installation à l'extérieur permet de préserver l'espace intérieur du garage, offrant ainsi une meilleure utilisation de cet espace.

En fonction du modèle et du type d'installation, les dimensions requises pour votre nouvelle porte de garage enroulable peuvent varier. Il est donc essentiel de déterminer le type de montage adapté à votre garage avant de procéder. Les tableaux suivants vous fourniront les dimensions exactes nécessaires pour l'installation de nos portes enroulables.

Les portes enroulables, grâce à leur mécanisme compact, sont particulièrement économes en espace et conviennent à la plupart des garages. Veillez à ce qu'aucun objet ne soit présent sur les murs de votre garage, afin d'éviter toute interférence avec les rails ou l'axe d'enroulement de la porte.

Nous vous recommandons de mesurer l'ouverture du mur avec une précision millimétrique. Pour une documentation précise, réalisez un croquis détaillé dans votre carnet de notes en y inscrivant les dimensions relevées.

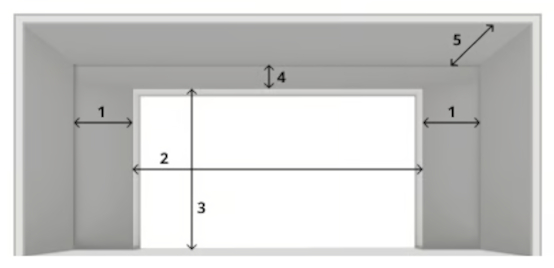

Mesurez la largeur des écoinçons (1) à droite et à gauche de l’ouverture murale. La largeur des écoinçons correspond à la distance entre l’ouverture et la paroi latérale du garage. Les dimensions minimales nécessaires pour l’installation sont les suivantes :

• Installation intérieure sans caisson : 240 mm de chaque côté.
• Installation intérieure avec caisson : 100 mm de chaque côté (pour des coulisses de 89 mm) ou 120 mm de chaque côté (pour des coulisses de 110 mm).
• Installation extérieure avec caisson : 100 mm de chaque côté (pour des coulisses de 89 mm) ou 120 mm de chaque côté (pour des coulisses de 110 mm).

Mesurez ensuite la largeur (2) et la hauteur (3) de passage. Effectuez plusieurs mesures à différents endroits et conservez les valeurs maximales pour la largeur et la hauteur.

Pour la hauteur de passage, mesurez la distance entre le sol et le linteau. Pour la largeur de passage, mesurez la distance entre les deux écoinçons, à droite et à gauche. Ces mesures détermineront les dimensions nécessaires pour le tablier de la porte.

Voici les différentes dimensions possibles en termes de largeur et de hauteur :

Mesurez la hauteur de la retombée de linteau (4). Celle-ci correspond à la distance entre la hauteur libre du passage et le point le plus bas du plafond intérieur. En cas de montage extérieur, mesurez jusqu'au toit du garage.

Cette mesure est déterminante pour l'installation de l'axe d'enroulement de la porte. Assurez-vous de prendre en compte tous les obstacles ou éléments de construction présents au niveau du plafond. Ceux-ci devront, si nécessaire, être retirés avant l'installation.

Les dimensions minimales nécessaires pour assurer une installation correcte de la porte enroulable sont les suivantes :

• Montage intérieur sans caisson : 440 mm.
• Montage intérieur avec caisson : 320 mm (pour un caisson de 300 mm) ou 370 mm (pour un caisson de 350 mm).
• Montage extérieur avec caisson : 320 mm (pour un caisson de 300 mm) ou 370 mm (pour un caisson de 350 mm).

Un autre paramètre crucial à mesurer est la profondeur d'encastrement (5). L'axe d'enroulement, même avec le caisson, occupe un espace minimal au-dessus du linteau, ce qui rend généralement la profondeur d'encastrement adéquate. Cependant, cette mesure devient essentielle si le plafond de votre garage est utilisé comme espace de rangement.

Les dimensions minimales de profondeur d'encastrement sont les suivantes :

• Montage intérieur sans caisson : 340 mm.
• Montage intérieur avec caisson : 300 mm (pour un caisson de 300 mm) ou 350 mm (pour un caisson de 350 mm).
• Montage extérieur avec caisson : 300 mm (pour un caisson de 300 mm) ou 350 mm (pour un caisson de 350 mm).

Après avoir effectué les mesures avec soin, vous pourrez commander une porte enroulable aux dimensions appropriées. L’étape suivante consiste à procéder à l’installation. Pour vous assister dans cette démarche, nous avons élaboré un guide détaillé, étape par étape.
