Valeurs Uw des Fenêtres mixtes PVC-Aluminium

Les valeurs présentées ci-dessous sont issues d'un test effectué sur une fenêtre simple battante d'une largeur de 1230 mm et d'une hauteur de 1480 mm. Toutes les valeurs Uw des fabricants allemands sont établies avec ces mêmes dimensions de fenêtre. Plus la fenêtre est plus petite, plus la valeur Uw s'amenuise, plus elle est grande, plus la valeur à tendance à s'améliorer.

aluplast Twinset 4000

Valeurs Uw aluplast Twinset 4000

U_g du verre	U_f du cadre	U_w de la fenêtre
NF EN 673 ΔT (15°) [W/m²K]	[W/m²K]	Bord chaud du verre isolant en Alu par ex. Ψ (PSI) 0,07 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]	Bord chaud du verre isolant en PVC foncé par ex. Ψ (PSI) 0,04 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]	Bord chaud du verre isolant Swisspacer V Ψ (PSI) 0,032 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]
1,1	1,3	1,3 (1,33)	1,3 (1,26)	1,2 (1,24)
1,0	1,3	1,3 (1,26)	1,2	1,2 (1,18)
0,7	1,3	1,1 (1,05)	1,0 (0,99)	1,0 (0,97)
0,6	1,3	1,0 (0,98)	0,9 (0,92)	0,9 (0,90)

Combinaison de profilé sous-jacente:
aluplast Twinset 4000

aluplast Twinset 8000

Valeurs Uw aluplast Twinset 8000

U_g du verre	U_f du cadre	U_w de la fenêtre
NBN EN 673 ΔT (15°) [W/m²K]	[W/m²K]	Bord chaud du verre isolant en Alu par ex. Ψ (PSI) 0,07 W/m²K NBN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]	Bord chaud du verre isolant en PVC foncé par ex. Ψ (PSI) 0,04 W/m²K NBN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]	Bord chaud du verre isolant Swisspacer V Ψ (PSI) 0,032 W/m²K NBN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]
1,1	1,3	1,2 (1,24)	1,2 (1,17)	1,1 (1,15)
1,0	1,3	1,2 (1,17)	1,1 (1,10)	1,1 (1,08)
0,7	1,3	0,97	0,90	0,88
0,6	1,3	0,90	0,83	0,81

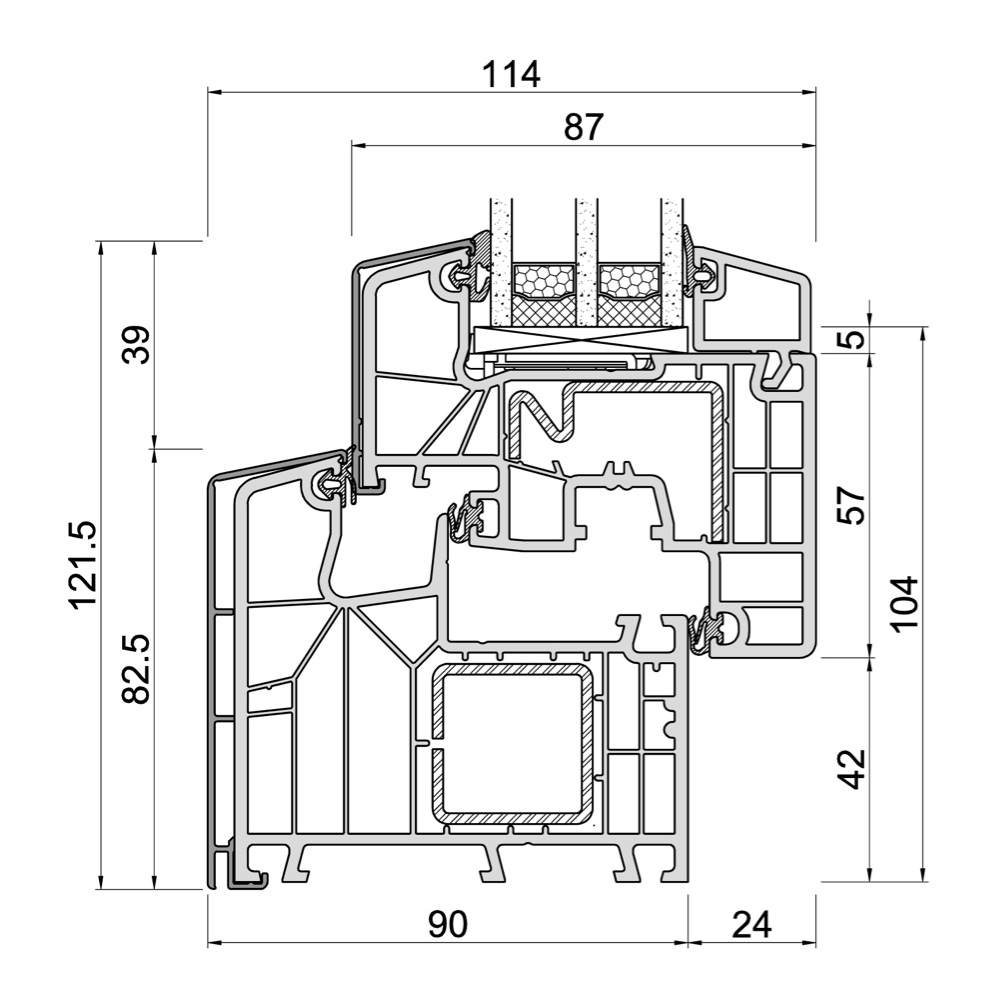

Combinaison de profilé sous-jacente:
aluplast Twinset 8000

aluplast Twinset 8000ED

Valeurs Uw aluplast Twinset 8000ED

U_g du verre	U_f du cadre	U_w de la fenêtre
NBN EN 673 ΔT (15°) [W/m²K]	[W/m²K]	Bord chaud du verre isolant en Alu par ex. Ψ (PSI) 0,07 W/m²K NBN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]	Bord chaud du verre isolant en PVC foncé par ex. Ψ (PSI) 0,04 W/m²K NBN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]	Bord chaud du verre isolant Swisspacer V Ψ (PSI) 0,032 W/m²K NBN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]
1,1	0,83	1,2 (1,18)	1,1 (1,11)	1,1 (1,09)
1,0	0,83	1,1 (1,12)	1,0 (1,04)	1,0 (1,02)
0,7	0,83	0,91	0,84	0,82
0,6	0,83	0,85	BBC 0,77	BBC 0,75

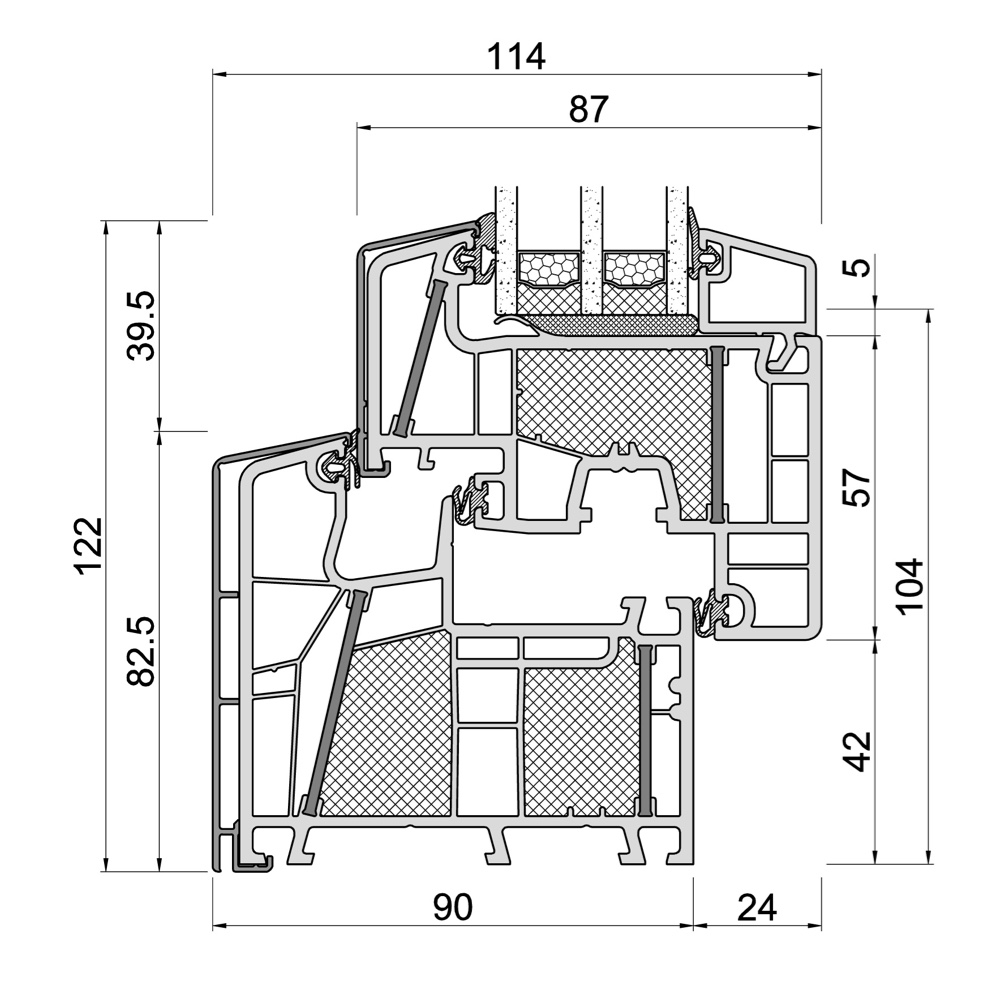

Combinaison de profilé sous-jacente:
aluplast Twinset 8000ED

aluplast Twinset neo AD

Valeurs Uw aluplast Twinset neo AD

U_g du verre	U_f du cadre	U_w de la fenêtre
NF EN 673 ΔT (15°) [W/m²K]	[W/m²K]	Bord chaud du verre isolant en Alu par ex. Ψ (PSI) 0,07 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]	Bord chaud du verre isolant en PVC foncé par ex. Ψ (PSI) 0,04 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]	Bord chaud du verre isolant Swisspacer V Ψ (PSI) 0,032 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]
1,1	1,3	1,3	1,2	1,2
1,0	1,3	1,3	1,2	1,2
0,7	1,2	1,0	1,0 (0,96)	0,9 (0,93)
0,6	1,2	1,0 (0,96)	0,9 (0,89)	0,9 (0,86)

Combinaison de profilé sous-jacente:
aluplast Twinset neo AD

aluplast Twinset neo MD

Valeurs Uw aluplast Twinset neo MD

U_g du verre	U_f du cadre	U_w de la fenêtre
NF EN 673 ΔT (15°) [W/m²K]	[W/m²K]	Bord chaud du verre isolant en Alu par ex. Ψ (PSI) 0,07 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]	Bord chaud du verre isolant en PVC foncé par ex. Ψ (PSI) 0,04 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]	Bord chaud du verre isolant Swisspacer V Ψ (PSI) 0,032 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K]
1,1	1,2	1,3	1,2	1,2
1,0	1,2	1,2	1,2	1,1
0,7	1,1	1,0 (0,99)	1,0 (0,92)	0,9 (0,90)
0,6	1,1	0,9 (0,93)	0,8 (0,85)	0,8 (0,83)

Combinaison de profilé sous-jacente:
aluplast Twinset neo MD

1) Les fenêtres dont le coefficient de transfert thermique du vitrage Ug < 1,9 W/m²K sont toujours données avec les dimensions standards de 1,23 m x 1,48 m (NBN EN 14351-1: Tableau E1, bote en bas de page “d”).
2) Les valeurs Uw < 1,0 W/m²K sont présentées conformément avec 2 décimales selon la norme NBN EN ISO 10077.
3) BBC: Bâtiment à basse consommation (maison passive) valeur Uf <= 1,2 W/m²K und valeur Uw <=0,8 W/m²K (Si disponible, voir la désignation BBC dans le tableau)
4) Les valeurs PSI données ne correspondent pas au tableau E.1/E.2 selon la norme NBN EN ISO 10077-1:2006, mais sont des exemples de valeurs réelles calculées correspondant au système d'étanchéité des bords.
5) Pour information, les valeurs Uw entre parenthèse ne sont pas arrondies
